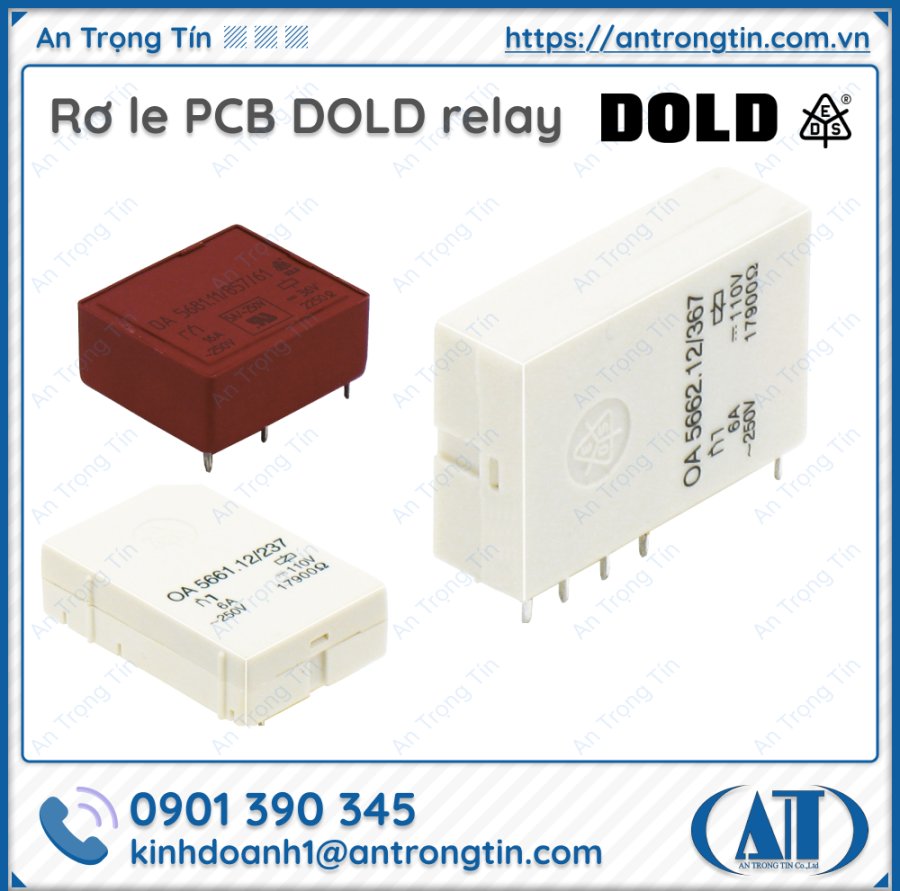

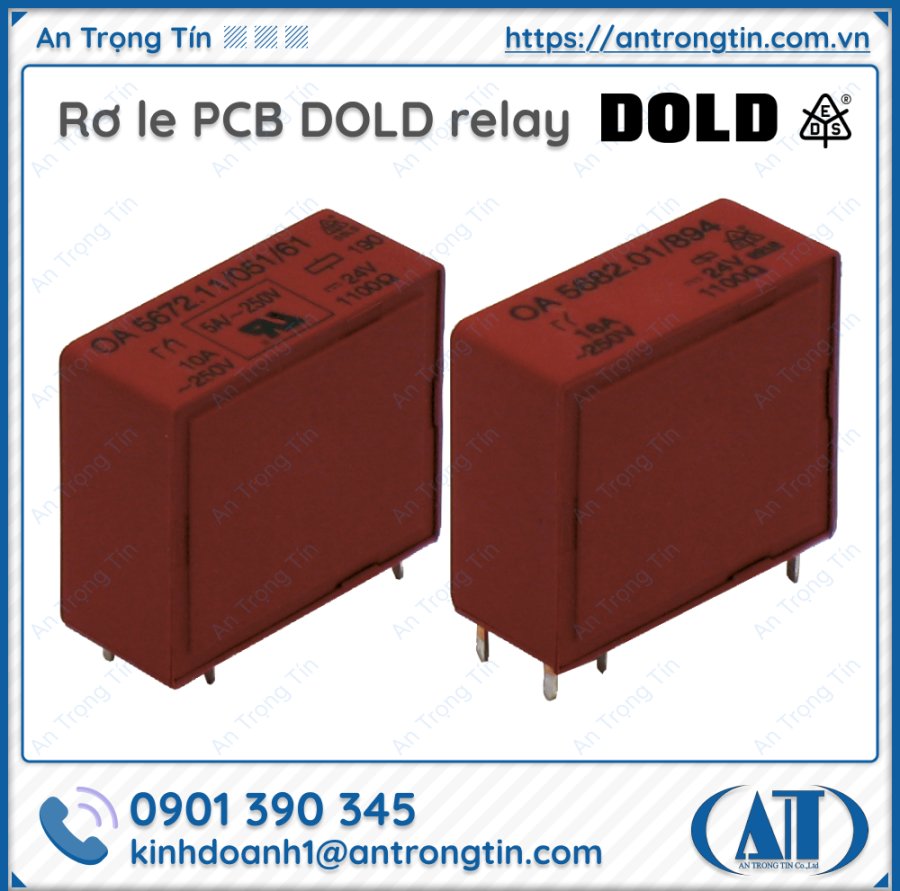

DOLD là thương hiệu nổi tiếng của Đức, có lịch sử hơn 90 năm chuyên sản xuất các thiết bị an toàn, rơ-le, công tắc, thiết bị điều khiển và giám sát. Trong đó, Rơ-le PCB DOLD relay (PCB = Printed Circuit Board) là dòng sản phẩm được thiết kế chuyên dụng để hàn trực tiếp lên bo mạch, đảm bảo tính an toàn, chính xác, độ bền và tính ổn định cao trong các hệ thống điều khiển công nghiệp tự động hóa.
Kích thước nhỏ gọn, dễ bố trí trên bo mạch in, tiết kiệm không gian.
Độ tin cậy điện và cơ học cao, tiếp điểm được thiết kế chất lượng chuẩn châu Âu.
Độ cách ly điện tốt, đảm bảo an toàn giữa mạch điều khiển và mạch tải.
Có loại rơ-le tiếp điểm ép buộc (Forcibly Guided Contacts), bắt buộc mở/mở cùng nhau — rất quan trọng trong các ứng dụng an toàn (Safety Applications).
Thường được dùng trong mạch tín hiệu, mạch điều khiển đóng/ngắt tải nhỏ.
Ví dụ: Model OA 5668, OA 5670
1–2 tiếp điểm (SPDT, DPDT)
Dòng chịu tải 5A – 8A
Điện áp cuộn dây đa dạng: 5VDC, 12VDC, 24VDC, 48VDC, 110VDC
Kích thước nhỏ gọn, dễ hàn, có phiên bản RT II hoặc RT III chống rửa.
Có tiếp điểm ép buộc, đảm bảo khi tiếp điểm đóng/mở sẽ di chuyển đồng thời, tránh tình trạng tiếp điểm kẹt gây nguy hiểm.
Phù hợp cho các mạch dừng khẩn cấp, mạch giám sát an toàn cửa bảo vệ, rào chắn quang.
Ví dụ: OA 5602, OA 5601, OA 5621
4–8 tiếp điểm, chịu dòng 6–16A
Test điện áp cách ly 4kV, đạt tiêu chuẩn EN 50205 Loại A
Hoạt động ổn định trong dải nhiệt độ rộng: –40°C đến +85°C.
Có các dòng siêu mỏng, siêu nhỏ dành cho bo mạch giới hạn không gian.
Một số dòng có khả năng chịu nhiệt cao, chịu điện áp kích lớn, dòng tải cao.
Một số dòng có thêm tính năng ‘bistable’ (rơ-le giữ trạng thái) tiết kiệm năng lượng.
| Tiêu chí | Thông số điển hình DOLD PCB Relay |
|---|---|
| Dòng tiếp điểm | 5A – 16A |
| Điện áp cuộn dây | 5VDC – 110VDC |
| Điện áp cách ly | Lên đến 4kV giữa cuộn dây & tiếp điểm |
| Số tiếp điểm | 2 – 8 tiếp điểm, NO/NC tùy chọn |
| Nhiệt độ làm việc | –40°C đến +85°C |
| Loại tiếp điểm | Thường mở (NO), thường đóng (NC), hoặc hỗn hợp |
| Chứng nhận an toàn | EN 50205, IEC 61810, TÜV, UL, CE |
| Tính năng đặc biệt | Tiếp điểm ép buộc, chống rung, chống rửa |
✔ Hệ thống an toàn máy móc: Dừng khẩn, cửa bảo vệ, thang máy, robot công nghiệp.
✔ Điều khiển công nghiệp: Máy CNC, máy đóng gói, băng tải tự động.
✔ Giao thông: Đường sắt, tín hiệu an toàn tàu điện.
✔ Tòa nhà thông minh: Điều khiển HVAC, thang máy, cửa cuốn, hệ thống PCCC.
✔ Thiết bị y tế: Máy chụp X-quang, thiết bị đo lường, tủ an toàn sinh học.
✔ Tủ điện, tủ điều khiển, PLC: Gắn trực tiếp trên PCB, tiết kiệm diện tích, tăng tính gọn nhẹ.
Xác định dòng tải & số tiếp điểm: Cần bao nhiêu cực NO/NC, tải max bao nhiêu A?
Cần tiếp điểm ép buộc không? Nếu ứng dụng an toàn bắt buộc, hãy chọn dòng đạt EN 50205.
Điều kiện làm việc: Môi trường ẩm ướt? => Chọn RT III (chống rửa). Nhiệt độ khắc nghiệt? => Ưu tiên dòng chịu nhiệt cao.
Không gian bo mạch: Chọn relay mini hoặc siêu mỏng nếu không gian hạn chế.
Tuân thủ tiêu chuẩn: Luôn chọn sản phẩm có chứng nhận TÜV, CE, UL để đáp ứng quy định an toàn quốc tế.
Rơ-le PCB DOLD không chỉ đơn thuần là rơ-le PCB gắn mạch in thông thường, mà còn là giải pháp chuyên dụng cho các mạch điều khiển an toàn, đáp ứng được các yêu cầu nghiêm ngặt về tính mạng con người và bảo vệ thiết bị. Chất lượng Đức, tiêu chuẩn châu Âu và độ tin cậy vượt trội là lý do các doanh nghiệp công nghiệp, các nhà sản xuất máy móc và các kỹ sư tự động hóa luôn tin dùng DOLD.
