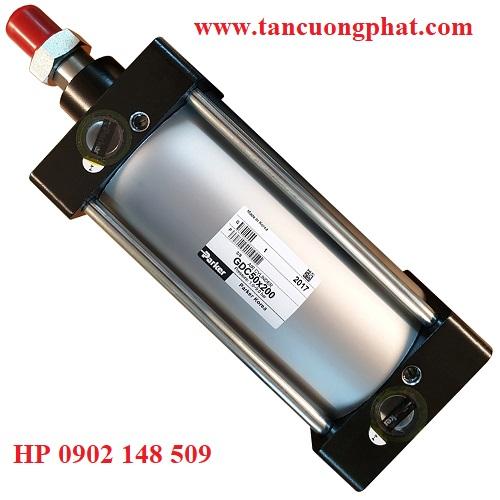

Xi lanh khí nén vuông Parker GDC50x200
Download catalog Xi lanh khí nén vuông Parker GDC50x200
Parker GDC50x200 : Xi lanh khí nén
( Tên gọi khác : Xi lanh hành trình )
– Dòng xi lanh GDC, loại cảm biến vị trí, dạng trụ vuông
– Thiết bị nhỏ gọn, nhẹ, tiết kiệm không gian, hoạt động hiệu quả
– Sản xuất theo quy trình công nghệ cao
– Cải thiện khả năng đệm, có thể điều chỉnh
– Tăng khả năng hấp thụ động năng
– Đạt tiêu chuẩn chất lượng
– Thương hiệu Parker ( xuất xứ Hàn Quốc )
☼ Ứng dụng :
• Sử dụng rộng rãi trong nhiều lĩnh vực đời sống
• Dùng trong khai thác các quặng, mỏ khoáng sản.
• Dùng trong trong máy cẩu, cần cẩu để kéo hàng, vật liệu…
• Dùng xây dựng công trình, đóng cọc, ...
Tham khảo thêm thông tin tại : xy-lanh-khi-nen-parker
Cách tính lực kéo hoặc đẩy mà xilanh đế vuông GDC50x200 Parker này có thể cung cấp, trong điều kiện áp suất 5 bar (5kg/cm3) và không có hiện tượng hao khí, hở khí trên hệ thống (kiểm tra kỹ các đầu nối nhanh và quấn băng tan phần ren) và lưu lượng cung cấp có đủ không (lựa chọn van điều áp phù hợp)
F = (50/2/10)2 x 3.14 x 5 = 98N (tương đương 98kg)
Mô tả Xi lanh khí nén Parker GDC50x200
- Kiểu cảm biến vị trí, tác động kép, hành trình 200
- Momen xoắn cho phép : 50 ~ 500 mm/s
- Lực tác động : lực đẩy 1178N - lực thu 989N ( tại 6 bar )
- Áp lực vận hành : 9 bar, 130 Psi
- Cơ chế vận hành : tác động kép, hành trình 200
- Biên nhiệt hoạt động : 5 ~ 60ºC
- Cấp bảo vệ : IP67 ( IEC standard )
- Chất liệu :
* Thân và nắp bằng Nhôm
* Ông xi lanh bằng Thép
* Thanh pit tông bằng Thép mạ chrome - Kích thước cổng : PT 3/8" ( 17mm )
- Kích thước lỗ : Ø50
- Độ dài trục pit tông : 200 mm ( tối đa 1200 mm )
- Kích thước sản phẩm : 73 x 73 x 1167 (mm)
- Trọng lượng : 1,3 Kg
Cách tra mã Xi lanh khí nén Parker GDC50x200
Mô tả Xi lanh khí nén Parker GDC50x200
Kích thước Xi lanh khí nén Parker GDC50x200
Thông số kỹ thuật Xi lanh khí nén Parker GDC50x200
Download Tài liệu kỹ thuật Xi lanh khí nén Parker GDC50x200
