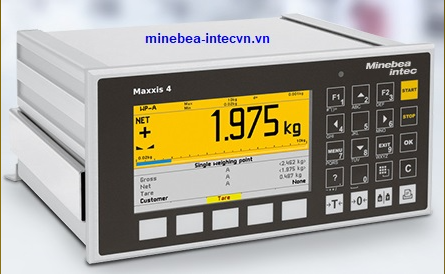

Bộ chỉ thị Maxxis 4
THÔNG SỐ KỸ THUẬT
Tiêu chuẩn bảo vệ: IP20,
Mặt trước của thiết bị: IP65
Chất liệu: Nhôm
Kích thước: 192 × 96 × 146 mm
Nguồn điện: 100–240 VAC, ± 10%, 50–60 Hz
24 VDC, + 20 / -10%
Tiêu thụ điện năng max: 14 W:
Màn hình đồ họa màu TFT
- 4,3 ”(16: 9) ở 480 × 272 pixel
- Hiển thị trọng lượng 7 chữ số
- Các đơn vị trọng lượng: t, kg, g, mg, lb và oz
- 1 đèn LED trạng thái hiển thị trạng thái ‘tắt máy’
- Phím Bàn phím màng: 25 phím
- Ngôn ngữ Ngôn ngữ tích hợp: Đức, Anh, Pháp
- Giao diện USB Phiên bản: USB 1.1, loại B, tối đa. 300 mA
- Chức năng: máy in, đầu đọc mã vạch (HID), chìa khóa phương tiện lưu trữ
- Thẻ SD Chức năng: dữ liệu hoạt động, sao lưu
- Phiên bản RS-232: thiết bị đầu cuối, 5 chân
- Giao thức: máy in, SBI, xBPI, màn hình từ xa, MT-SICS mức 0
- Phiên bản Ethernet TCP / IP: Đầu nối RJ-45
- Giao thức: TCP / IP và Modbus TCP
- Chức năng: máy chủ web, máy in mạng, ổ đĩa mạng
- Giao diện tùy chọn: Bộ chuyển đổi A / D (PR 5500/10)
- Kết nối cảm biến lực: Tất cả các cảm biến lực đo biến dạng; Có thể kết nối 6 hoặc 4 dây
- Nguồn cung cấp cảm biến lực: 12 VDC (± 6 VDC), chống đoản mạch, có thể cung cấp cảm biến lực bên ngoài
- Trở kháng tải min: 75 Ω- ví dụ. sáu cảm biến lực với 600 Ω mỗi hoặc bốn cảm biến tải với 350 Ω mỗi cảm biến
- Nguyên lý đo Bộ khuếch đại đo: Bộ chuyển đổi Delta-Sigma
- Thời gian đo min: 5 ms - tối đa 1600 mili giây
- Độ nhạy bên trong: 7,5 nV (~ 4,8 triệu phần)
- Độ phân giải có thể sử dụng: 0,2 μV / d
- Tín hiệu đầu vào: 0 đến 36 mV (cho 100% công suất tối đa)
- Độ tuyến tính <0,002%
- Hiệu ứng nhiệt độ Điểm không: TK0m <0,02 μV / K RTI
- Dải đo: TKspan <± 2 ppm / K
- Bộ lọc kỹ thuật số cho kết nối cảm biến lực bậc 4 (thông thấp), Bessel, aperiodic hoặc Butterworth
- Mô tả về Thông Số các giao diện tùy chọn khác: 2 × RS-485 (PR 5500/04) Phiên bản: 2 × đầu cuối, 7 chân, bao gồm. cung cấp điện cho quy mô nền tảng IS
- Giao thức: EW-COM, Modbus RTU, hiển thị từ xa, xBPI, SBI, Pendeo® 2 × RS-232 (PR 5500/32) Phiên bản: 2 × đầu cuối, 7 chân
- Giao thức: máy in, SBI, xBPI, màn hình từ xa, MT-SICS mức 0 1 × I / O analogue (PR 5500/07) Phiên bản: 2 × đầu cuối, 6 chân
- Chức năng: tổng trọng lượng, trọng lượng tịnh, giá trị quá trình
- Đầu vào điều khiển I / O kỹ thuật số (PR 5500/12)
- Số lượng: 4, optocoupler bị cô lập, thụ động, tối đa. 28 VDC
- Phiên bản: 2 × thiết bị đầu cuối, 4 chân
- Chức năng: zero, tare, v.v.
- Kiểm soát đầu ra
- Số lượng: 4, rơ le bị cô lập, tối đa. 30 VDC / 24 VAC, tối đa. 1 A
- Phiên bản: 2 × thiết bị đầu cuối, 6 chân
- Chức năng: giới hạn, trạng thái, trọng lượng, thô / mịn, v.v.
- Đầu vào điều khiển I / O kỹ thuật số (PR 5500/13)
- Số lượng: 4, optocoupler tách biệt, hoạt động, có thể chuyển đổi thông qua tiếp điểm cô lập
- Phiên bản: 2 × thiết bị đầu cuối, 4 chân
- Chức năng: zero, tare, v.v.
- Kiểm soát đầu ra
- Số lượng: 4, rơ le bị cô lập, tối đa. 30 VDC / 24 VAC, tối đa. 1 A
- Phiên bản: 2 × thiết bị đầu cuối, 6 chân
- Chức năng: giới hạn, trạng thái, trọng lượng, thô / mịn, v.v.
- Đầu vào điều khiển I / O kỹ thuật số (PR 5500/17)
- Số lượng: 6, optocoupler bị cô lập, thụ động, tối đa. 28 VDC
- Phiên bản: 2 × thiết bị đầu cuối, 4 chân
- Chức năng: zero, tare, v.v.
- Kiểm soát đầu ra
- Số lượng: 8, optocoupler bị cô lập, thụ động, tối đa. 24 VDC, 25 mA
- Phiên bản: 2 × thiết bị đầu cuối, 6 chân
- Chức năng: giới hạn, trạng thái, trọng lượng, thô / mịn, v.v.
- Profibus-DP (PR 1721/61) Profibus-DP phù hợp với EC 61158, 12 MBit / s, đầu nối Sub D 9 chân
- DeviceNet (PR 1721/64) DeviceNet-Slave, tối đa 500 kBit / s, đầu cuối 5 chân
- Profinet I / O (PR 1721/66, ../76) ProfiNet I / O, 10 và 100 MBit / s, kết nối 2 × RJ-45
- Ethernet IP (PR 1721/67, ../77) EtherNet-IP, 10 và 100 MBit / s, kết nối 2 × RJ-45
- Phạm vi nhiệt độ môi trường Hoạt động: -10… + 50 ° C
- Bảo quản: -20… + 70 ° C
- Kích thước bao bì 291 × 331 × 160 mm
- Trọng lượng tịnh: 2,2 kg
-Tổng trọng lượng; : 3,1 kg
- Chứng chỉ CE, OIML R76
