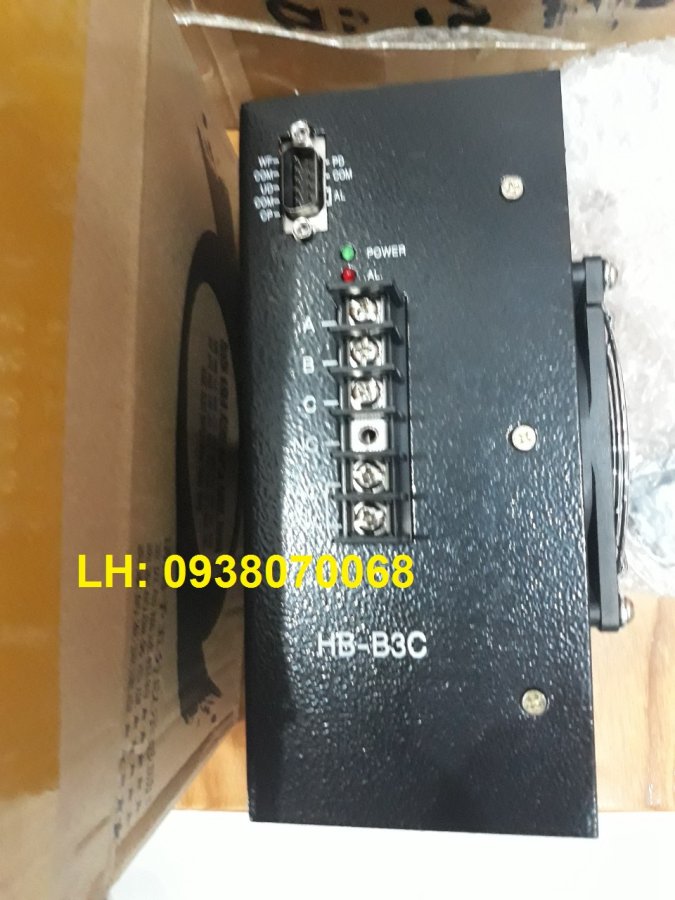

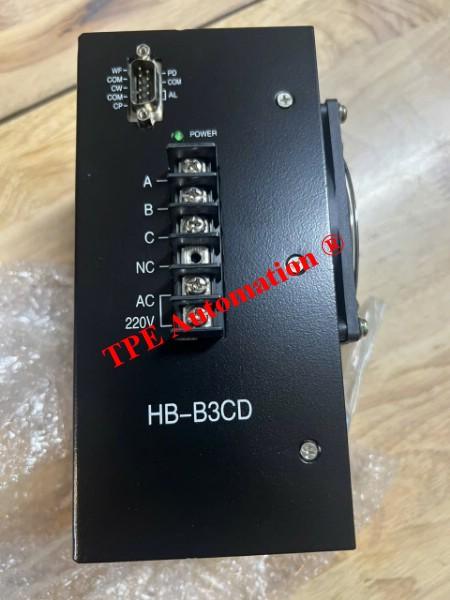

- Nguồn vào 220vac
- A, B, C 3 dây Motor
– zắc phát xung
– Ampe : 3A,5A,7A,10A ( tùy Setup )
– 12000 xung max ( tùy setup)
– Điều khiển motor step series 130BYG350..( <= từ 50N.m)
+ KIỂM TRA ĐỘNG CƠ STEP : ĐẢM BẢO MOTOR ĐANG HOẠT ĐỘNG BÌNH THƯỜNG, MOTOR KHÔNG BỊ KẸT ( SẼ LÀM HƯ DRIVER)
+ KIỂM TRA SỐ XUNG GIỮA CÁI CỦ ĐANG SỬ DỤNG VỚI CÁI MỚI THAY THẾ CÓ KHỚP NHAU KHÔNG BẰNG CÁCH:

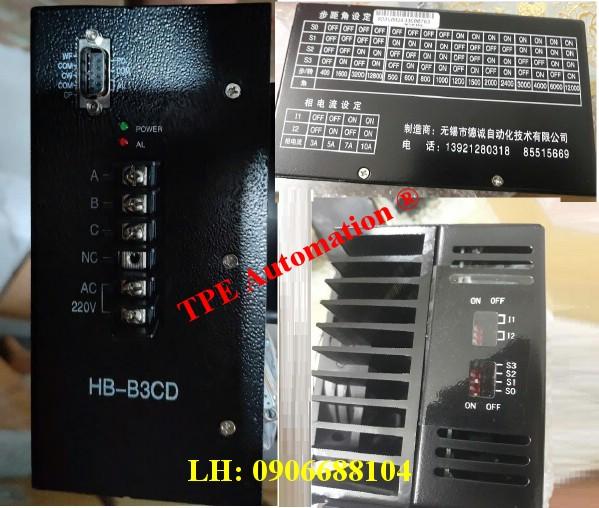

+ XEM CHÂN GẠT ON/ OFF ( S0 S1 S2 S3) CỦA DRIVER CỦ VÀ DRIVER MỚI , MẶC ĐỊNH NHÀ SẢN XUẤT LÀ 600 XUNG ( S0: OFF, S1:ON, S2: OFF; S3:ON )
+ NGẮT NGUỒN CẤP KHI CẦN GẠT CHÂN S0, S1, S2, S3
+ TƯƠNG TỰ CHO 2 CHÂN I1 VÀ I2 ĐẶT THÔNG SỐ AMPE ( THƯỜNG ĐỂ MẶC ĐỊNH, KHÔNG CẦN THAY ĐỔI )
