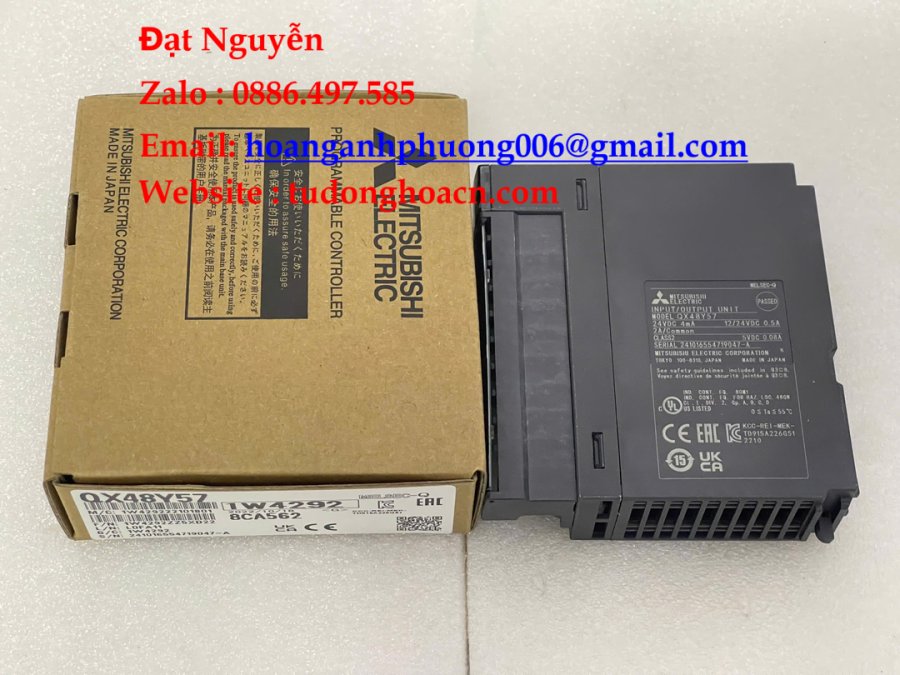

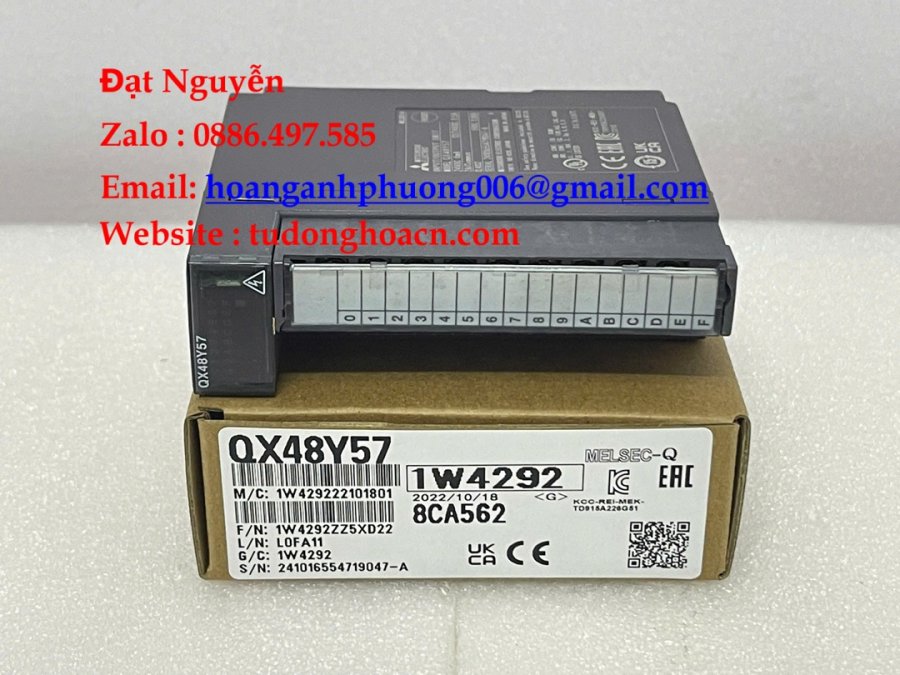

QX48Y57 là mô‑đun I/O kết hợp (Combined I/O Module) thuộc dòng MELSEC‑Q của Mitsubishi Electric. Mô-đun này tích hợp cả đầu vào (Input) và đầu ra (Output) trong cùng một thiết bị, giúp tiết kiệm chỗ gắn và đơn giản hóa cấu hình hệ thống khi số lượng điểm I/O không lớn.
Nó thích hợp cho các hệ thống PLC Q trong môi trường công nghiệp, nơi cần xử lý vừa Input vừa Output với module duy nhất.
| Thông số | Giá trị chính |
|---|---|
| Số điểm Input | 8 điểm |
| Loại Input | DC, mức điện áp định mức 24 V DC |
| Số điểm Output | 7 điểm |
| Loại Output | Transistor (sink) |
| Điện áp tải (Load Voltage) | 12 – 24 V DC |
| Dòng tải tối đa mỗi điểm | 0,5 A/điểm |
| Tổng dòng tối đa (Common) | 2 A |
| Tiêu biểu về cách cô lập | Cách ly qua quang cách (photocoupler) cho cả đầu vào và đầu ra |
| Bảo vệ xung | Tích hợp diode Zener hoặc mạch chống xung |
| Kiểu terminal | Block terminal (18 điểm) |
| Số điểm I/O chiếm dụng | 16 điểm (cùng module) |
| Khả năng lắp đặt | Gắn vào rail module hệ thống MELSEC‑Q |
| Tiêu chuẩn | UL, CE, các chuẩn PLC công nghiệp tương thích |
Tích hợp Input + Output trong một module giúp giảm kích thước phần cứng và quản lý dây tốt hơn.
Công suất vừa phải — 0,5 A cho mỗi điểm output, phù hợp cho các tải nhỏ như LED, relay nhỏ, van điện từ nhỏ.
Cách ly quang (photocoupler isolation) giúp chống nhiễu từ môi trường công nghiệp tốt hơn.
Mạch bảo vệ xung tích hợp giúp module an toàn hơn khi có hiện tượng chuyển đổi đột ngột của tải.
Khả năng sử dụng chung các điểm (common) thuận tiện để chia nguồn và quản lý dây chung hiệu quả.
Thích hợp cho các ứng dụng nhỏ – trung bình mà không cần module riêng biệt cho input và output.
Hệ thống PLC Q trong các máy móc công nghiệp nhỏ–vừa, nơi cần xử lý cả tín hiệu input và output từ module duy nhất.
Điều khiển các van điện từ, đèn cảnh báo, relay nhỏ từ CPU PLC thông qua module output.
Đọc tín hiệu từ nút nhấn, cảm biến digital, công tắc hành trình thông qua module input.
Dự án cải tạo, nâng cấp hệ thống cũ dùng dòng Q, cần thêm điểm I/O mà không muốn mở rộng quá lớn.
| Model tương tự | Đặc điểm nổi bật hoặc khi nên chọn |
|---|---|
| QX48Y58 | Có thể là biến thể tương đương với cách nối nguồn hoặc cách bố trí điểm khác |
| QX48 / QX modules khác (QX40, QX41…) | Nếu bạn chỉ cần module input hoặc module output riêng biệt |
| Mô‑đun I/O riêng rẽ (QI / QO series) | Nếu bạn muốn phân chia rõ ràng input và output để dễ bảo trì |
| Các module kết hợp từ hãng khác (nếu dùng hệ thống đa hãng) | Khi cần tương thích hoặc giá thành cạnh tranh |
