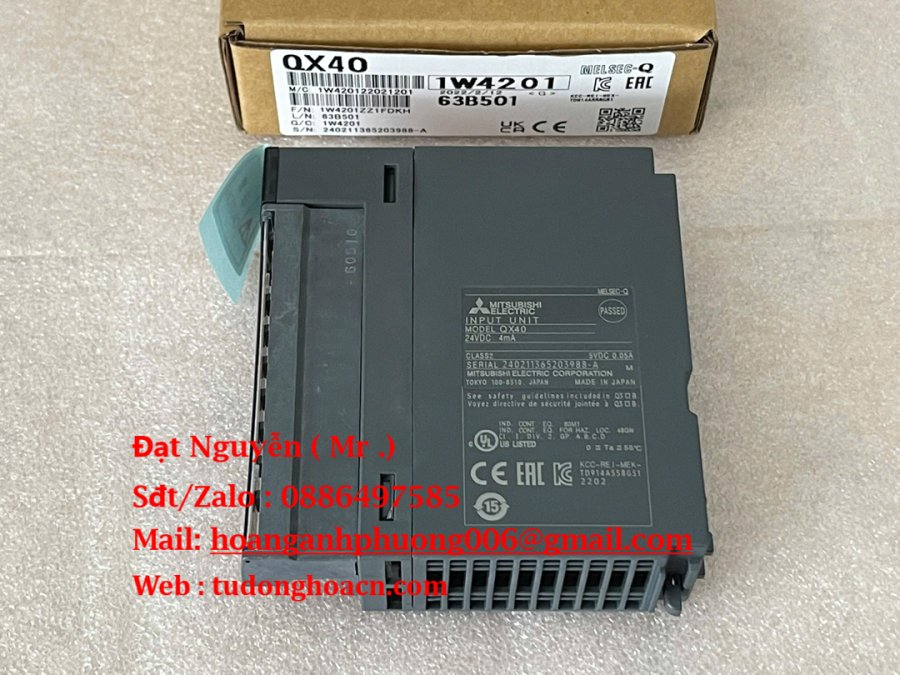

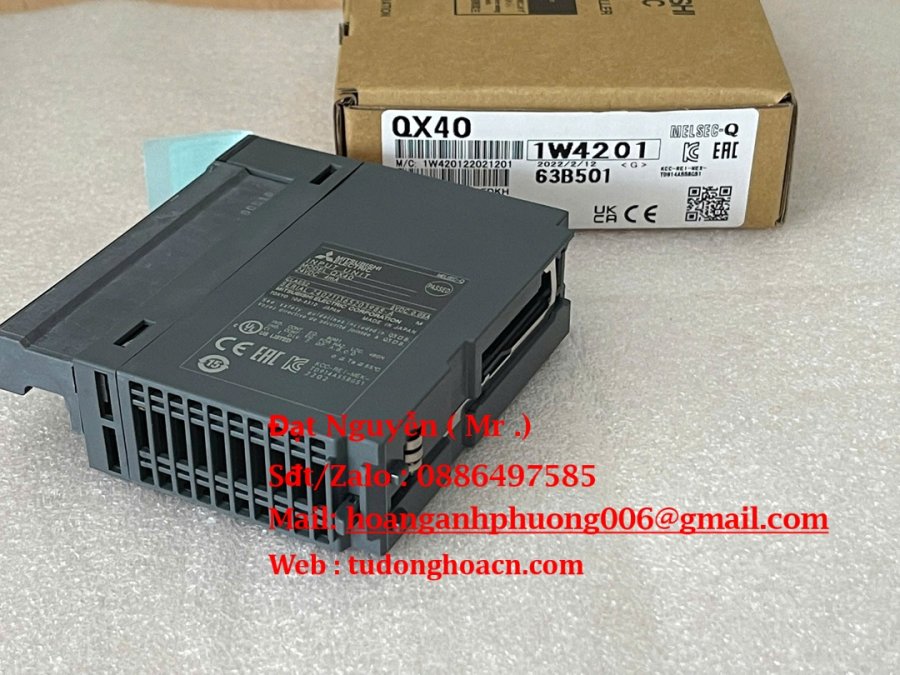

QX40 là module input (mở rộng đầu vào) trong dòng PLC MELSEC‑Q Series của Mitsubishi Electric. Đây là module tín hiệu DC input, Plus Common, được thiết kế để mở rộng 16 đầu vào loại PNP (điện áp + chung), giúp nâng cao khả năng tích hợp tín hiệu cảm biến/công tắc vào hệ thống PLC Q một cách hiệu quả và ổn định.
| Thông số | Giá trị |
|---|---|
| Số đầu vào | 16 điểm (PNP Positive Common) |
| Điện áp đầu vào định mức | 24 V DC (+20 / ‑15 %; ripple ≤ 5 %) |
| Dòng điện khi ON | ~4 mA @24 V |
| Điện trở nội trở khoảng | 5.6 kΩ |
| Thời gian phản hồi | 1 ms / 5 ms / 10 ms / 20 ms / 70 ms |
| Cách ly tín hiệu | Photocoupler cách ly quang học 560 VAC |
| Bảo vệ chống rung và bụi | IP2X |
| Kích thước模块 (WxHxD) | 27.4 × 98 × 90 mm |
| Khối lượng | ~0.16 kg |
Máy được thiết kế để gắn chặt vào khung PLC, với tín hiệu ON khi áp ≥ 19 V và OFF khi ≤ 11 V
✅ Hỗ trợ nhiều chuẩn tín hiệu PNP – tích hợp tốt với các loại cảm biến phổ biến.
✅ Cách ly quang học 560 VAC – đảm bảo chống nhiễu điện tốt, an toàn hệ thống.
✅ Phản hồi đa dạng bằng selectable response times – linh hoạt theo tốc độ hệ thống.
✅ Thiết kế gọn – nhẹ – chuẩn IP2X – phù hợp trong tủ PLC, dễ bảo trì và thay thế.
✅ Tương thích hoàn chỉnh với MELSEC‑Q – đảm bảo vận hành ổn định dài hạn.
Mở rộng đầu vào cho PLC Q Series trong hệ thống điều khiển công nghiệp.
Kết nối tín hiệu từ công tắc giới hạn, dịch chuyển vị trí, cảm biến mức…
Ứng dụng trong tự động hóa nhà máy, máy đóng gói, dây chuyền lắp ráp, robot công nghiệp,…
Replace hoặc bổ sung với hệ FX/Nano khi cần mở rộng quy mô.
📍 23 Đường D, Dĩ An, Bình Dương
📞 Hotline: 0886 497 585
🌐 Website: tudonghoacn.com
Hàng Mitsubishi chính hãng – chất lượng đảm bảo.
Tư vấn kỹ thuật miễn phí – hướng dẫn chọn module phù hợp.
Giao hàng toàn quốc – nhanh chóng, chính xác.
QX40 Mitsubishi là module input loại PNP chất lượng cao, phù hợp cho mọi hệ thống PLC cần mở rộng tín hiệu với độ tin cậy, chống nhiễu và hiệu suất ổn định. Đây là lựa chọn chuyên nghiệp, hỗ trợ đắc lực cho các giải pháp tự động hóa công nghiệp.
👉 Liên hệ Hoàng Anh Phương ngay để được tư vấn chọn module phù hợp và nhận báo giá ưu đãi nhất!
